A figura representa uma espira, em movimento com velocidade v, penetrando na região onde existe um campo magnético uniforme B.
Nessas condições, é correto afirmar que:
a) o fluxo magnético através da espira tende a diminuir;
b) o fluxo magnético através da espira tende a aumentar;
c) a força eletromotriz induzida na espira é inversamente proporcional à velocidade do movimento;
d) a força eletromotriz induzida na espira independe da variação do fluxo;
e) a força eletromotriz induzida na espira independe da velocidade do movimento.
2) (UFRGS) O gráfico abaixo registra o fluxo magnético através de um anel metálico ao longo de 5 segundos.
Em quais dos intervalos de tempo abaixo relacionados (valores em segundos) surgirá no anel uma corrente elétrica induzida?
a) Somente em (1,2).
b) Somente em (0,1) e (2,3).
c) Somente em (0,1) e (4,5).
d) Somente em (0,1), (1,2) e (2,3).
e) Somente em (0,1), (2,3), (3,4) e (4,5).
3) (ULBRA-RS) O transformador é um dispositivo elétrico, usado para aumentar ou diminuir a voltagem, de acordo com a necessidade. Suponhamos que a bobina primária, com 2500 espiras, seja aplicada uma ddp, alternada, de 600 V. Qual será a tensão de saída, no secundário, de 500 espiras? (considerar rendimento ideal).
a) 120 V
b) 240 V
c) 280 V
d) 500 V
e) 600 V
4) (ITA-SP) No circuito da figura, a barra metálica ADCB fixo e situado num plano horizontal. Existe um cmpo estático de indução magnmética cuja direção é vertical. A barra AB recebeu um impulso e em seguida foi abandonada a si mesma, de forma que no instante considerado, desloca-se da direita para a esquerda. Podemos afirmar que:
a) não há corrente elétrica no circuito e o movimento de AB é uniforme até ser impedido mecanicamente;
b) há corrente elétrica no sentido ADCB e o movimento AB é acelerado;
c) não há corrente elétrica no sentido ABCD e o movimento AB é retardado;
d) há corrente elétrica no sentido ABCD e o movimentoooo AB é acelerado;
e) há corrente elétrica no sentido ADCB e o movimento AB é retardado.
5) (UFPR) A chamada Lei de Faraday, ou da indução eletromagnética, descreve o aparecimento de uma força eletromotriz induzida quando existe um fluxo de campo magnético que varia com o tempo. Entre os fenômenos abaixo, assinale aqueles em que essa Lei é fundamental para explicá-los:
01- Funcionamento de um transformador.
02- Aquecimento da água por um chuveiro elétrico.
04- Funcionamento de uma lanterna a pilha.
08- Geração de energia elétrica numa usina hidroelétrica.
16- Força de atração eletrostática entre as placas de um capacitor carregado.
32- produção de um campo magnético estacionário em torno de um condutor retilíneo percorrido por uma corrente contínua.

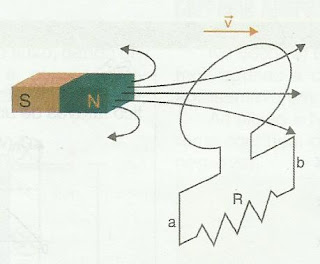

6) (CEFET-PR) A espira abaixo está se afastando do ímã com velocidade v, paralela ao eixo longitudinal do ímã.
Pode-se afirmar que:
a) se v é constante, então não existe corrente induzida na espira;
b) é induzida uma corrente na espira, de sentido tal que percorre o resistor de a para b;
c) a ddp entre a e b é diretamente proporcional ao quadrado a distância da espira ao pólo;
d) a ddp entre a e b é inversamente proporcional a v;
e) só existirá corrente induzida se a espira se deslocar perpendicularmente ao eixo longitudinal do ímã.
7) (UFU-MG) Quando o fio móvel da figura é deslocado para a direita, aparece no circuito uma corrente induzida i no sentido mostrado. O campo magnético existente na região A:
a) aponta para dentro do papel;
b) aponta para fora do papel;
c) aponta para a esquerda;
d) aponta para a direita;
e) é nulo.
8) (UFPR) Considerando os conceitos e aplicações da eletricidade e do magnetismo, examine a situação física descrita em cada alternativa e a justificativa (em negrito) que segue. Considere corretas as alternativas em que a justificativa explica apropriadamente a situação:
01- Um transformador funciona com corrente alternada porque a corrente no primário produz um fluxo magnético variável que gera uma força eletromotriz induzida no secundário.
02- O motor de um eletrodoméstico funciona quando ligado à tomada porque ocorre dissipação de energia por efeito Joule.
04- Dois fios metálicos paralelos percorridos por correntes de mesmo sentido se atraem porque as cargas de sinais contrários se atraem.
08- Um elétron, ao passar próximo de um fio percorrido por uma corrente, sofre a ação de uma força perpendicular à sua velocidade porque a corrente no fio produz um campo magnético ao seu redor, que atua sobre o elétron.
16- Quando dois capacitores diferentes são ligados em paralelo à mesma bateria, o de maior capacitância adquire maior carga porque a carga num capacitor é igual ao produto de sua capacitância pela diferença de potencial entre suas placas.
9) (UEPG-PR) Sobre um dispositivo elétrico constituído por duas bobinas (primária e secundária) eletricamente isoladas e enroladas em torno de um mesmo núcleo de ferro doce, assinale o que for correto:
01- É denominado transformador.
02- O dispositivo produz, por indução eletromagnética, corrente elétrica na bobina secundária.
04- Quando a bobina primária é percorrida por uma corrente contínua invariável, o dispositivo produz corrente alternada na bobina secundária.
08- Se o dispositivo for ideal, isto é, não ocorrendo perda de energia, a potência da bobina primária é igual à potência da bobina secundária.
16- Se a bobina primária tiver maior número de espiras que a bobina secundária, a tensão na bobina secundária é maior.
10) (PUCCAMP-SP) Uma espira ABCD está totalmente imersa em um campo magnético, uniforme, de intensidade 0,50 T e direção perpendicular ao plano da espira, como mostra a figura abaixo:
O lado AB, de comprimento 20 cm, é móvel e se desloca com velocidade constante de 10 m/s, e R é um resistor de resistência R = 0,50 Ω. Nessas condições é correto afirmar que, devido ao movimento do lado AB da espira:
a) não circulará nenhuma corrente na espira, pois o campo é uniforme.
b) aparecerá uma corrente induzida, no sentido horário, de 2,0 A.
c) aparecerá uma corrente induzida, no sentido horário, de 0,50 A.
d) aparecerá uma corrente induzida, no sentido anti horário, de 2,0 A.
e) aparecerá uma corrente induzida, no sentido anti horário, de 0,50 A.
11) (UFPR) Na figura abaixo está representada uma espira circular ligada a uma lâmpada incandescente L. O ímã i pode ser deslocado ao longo do eixo perpendicular ao plano da espira. Considere que as linhas de força do campo magnético do ímã saem do seu polo N e entram em seu polo S. Com base no enunciado acima e nos conceitos da eletricidade e do magnetismo, é correto afirmar:
01- A lâmpada pode acender, havendo afastamento ou aproximação do ímã.
02- À medida que o ímã se aproxima da espira, aparece nela uma corrente induzida no sentido de A para B.
04- O fluxo do campo magnético através da espira depende da posição do ímã.
08- A intensidade da corrente que circula pela lâmpada independe da velocidade com que o ímã se aproxima da espira.
16- Caso a lâmpada seja substituída por um galvanômetro, este indicará uma corrente elétrica num sentido quando o ímã se aproxima da espira e, em sentido oposto, quando o ímã se afasta.
32- O princípio da indução eletromagnética, usado para explicar o aparecimento de corrente induzida na espira, é também empregado para explicar o funcionamento do transformador.
12) (UFSC) Uma espira retangular de fio condutor é posta a oscilar, no ar, atravessando em seu movimento um campo magnético uniforme, perpendicular ao seu plano de oscilação, conforme está representado na figura abaixo. Ao oscilar, a espira não sofre rotação (o plano da espira é sempre perpendicular ao campo magnético) e atravessa a região do campo magnético nos dois sentidos do seu movimento.
Assinale a(s) proposição(ões) correta(s):
01- Como a espira recebe energia do campo magnético, ele levará mais tempo para atingir o repouso do que se oscilasse na ausência dos ímãs.
02- O campo magnético não influencia o movimento da espira.
04- As correntes induzidas que aparecem na espira têm sempre o mesmo sentido.
08- A espira levará menos tempo para atingir o repouso, pois será freada pelo campo magnético.
16- O sentido da corrente induzida, enquanto a espira está entrando na região do campo magnético, é oposto ao sentido da corrente induzida, enquanto a espira está saindo da região do campo magnético.
32- Os valores das correntes induzidas não se alteram se substituirmos a espira retangular por uma espira circular, cujo raio seja a metade do lado maior da espira retangular.
64- Parte da energia mecânica será convertida em calor por efeito Joule.
13) (UEL-PR) Vivemos num mundo em que a eletricidade faz parte de nossa experiência diária. A energia elétrica é facilmente transformada em outras formas de energia, como, por exemplo, nos aquecedores, nos liquidificadores, nos aparelhos de som, nos elevadores, etc. Um dispositivo utilizado para obtenção da energia elétrica é o alternador. Em sua forma mais simples, um alternador consiste numa espira em forma de retângulo que fica imersa num campo magnético, girando em torno de um eixo perpendicular às linhas desse campo.
É correto afirmar que a energia elétrica obtida no alternador, num certo intervalo de tempo:
a) não depende da velocidade de rotação da espira;
b) varia na razão inversa da variação da intensidade do campo magnético B;
c) não depende da intensidade do campo magnético B;
d) cresce com o aumento da velocidade de rotação da espira;e) não depende das dimensões da espira.
14) (IME-RJ) Um condutor em forma de U encontra-se no plano da página. Um segundo condutor retilíneo, apoiado sobre o primeiro, move-se horizontalmente para a direita com velocidade constante v = 5 m/s, conforme mostra a figura 1. Estes condutores estão mergulhados em um campo magnético uniforme, cujo vetor indução magnética tem intensidade B = 0,5 T, orientado perpendicularmente ao plano da página, de acordo com a figura 2. Sabendo-se que, em um dado instante, as resistências elétricas dos condutores possuem os valores indicados na figura 2, determine:
a) a força eletromotriz induzida no circuito fechado;
b) a força magnética que tenta impedir o movimento do segundo condutor no momento em que os condutores apresentam os valores indicados na figura 2.
c) o sentido da corrente elétrica induzida, e o sentido da força magnética calculada no item b.
15) (UFPA) A figura mostra uma barra metálica que faz contato com um circuito aberto, fechando-o . A área do circuito é perpendicular a um campo magnético constante B = 0,15 T. A resistência total do circuito é de 3,0 Ω.Qual é a intensidade da força necessária para mover a barra, como indicado na figura, com uma velocidade constante igual a 2,0 m/s?
a) 5,5 . 10-1 N
b) 2,50 . 10-2 N
c) 3,75 . 10-3 N
d) 2,25 . 10-3 N
e) 5,50 . 10-4 N
16) (EFEI-MG) Um CD player portátil é alimentado por um transformador que baixa a tensão de 120 V para 12 V. Sabe-se que este transformador tem 200 espiras no primário e que o CD é alimentado pelo secundário. A potência fornecida ao primário é 2,0 W. Supondo que não há dissipação de energia no transformador, determine:
a) o número de espiras no secundário;
b) a corrente no secundário.
17) (UFSC) Um rapaz cansado de ter seu rádio roubado ou ter de carregá-lo para todo lado, resolveu adaptar seu pequeno "walk-man" para ouvir música no carro. Um dos problemas é permitir que ele possa ser alimentado eletricamente através do acendedor de cigarro, cuja tensão é 12 V. Sabendo-se que o "walk-man" traz as seguintes informações 3 V e 12 mW, é correto afirmar que:
01- ele poderá resolver o problema com um transformador, com relação 4/1, entre primário e secundário.
02- não será possível resolver o problema de alimentação;
04 - ele poderá ligar o aparelho no acendedor de cigarro com um resistor de 2,25 kV em série;
08- ele poderá ligar o aparelho com um resistor de 0,25 kΩ em paralelo;
16 - ele poderá ligar o aparelho com um capacitor de 12 μF em série.
18) (ITA-SP) Uma haste WX de comprimento L desloca-se com velocidade constante sobre dosi trilhos paralelos separados por uma distância L, na presença de um campo de indução magnética, uniforme e constante, de magnitude B, perpendicular aos planos dos trilhos, direcionado para dentro do papel, como mostra a figura. Há uma haste YZ fixada no término dos trilhos. As hastes e os trilhos são feitos de um fio condutor cuja resistência por unidade de comprimento é ρ.A corrente na espira retangular WXYZ:
a) circula no sentido horário e aumenta, tendendo a um valor limite finito;
b) circula no sentido horário e decresce, tendendo a zero;
c) circula no sentido anti-horário e decresce, tendendo a zero;
d) circula no sentido anti-horário e aumenta, tendendo a um valor limite finito;
e) circula no sentido anti-horário e aumenta sem limite.
19) (UFPR) Na figura abaixo, está representada uma espira situada no plano da página e ligada a um resistor. Ela é atravessada por um campo magnético variável no tempo, cujo fluxo magnético é dado por Φ = 1,2 . 10-3 + 3,5 . 10-3 t (o fluxo Φ e o tempo t são expressos em unidades no SI). As linhas do campo são perpendiculares ao plano da página e saem dela.
Considerando os dados acima, é correto afirmar:
01- O gráfico Φ de em função de t é uma reta.
02- A força eletromotriz induzida na espira varia com o tempo.
04- A corrente elétrica induzida percorre o resistor da direita para a esquerda.
08- A intensidade da corrente elétrica que passa pelo resistor é igual a 1,2 mA.
16- A intensidade da corrente elétrica induzida será a mesma, esteja B entrando ou saindo do plano do papel.
32- O fenômeno analisado neste problema pode ser usado para explicar o funcionamento de um dínamo.
Gabarito:
1) b
2) e
3) a
4) c
5) 09 (01, 08)
6) b
7) a
8) 25 (01, 08, 16)
9) 11 (01, 02, 08)
10) b
11) 53 (01, 04, 16, 32)
12) 88 (08, 16, 64)
13) d
14) a) 5 V
b) 0,2 N
c) i = Anti horário
F = Para esquerda
15) c
16) a) 20 espiras
b) i = 0,17 A
17) 04 (04)
18) a
19) 53 (01, 04, 16, 32)
